對于理想的平面固體表面，當液滴在表面達平衡后。只有一個符合 Young 方程的接觸角。 但實際固體表面是非理想的，因而會出現滯后現象，致使接觸角的測量往往很難重復。但經 過精心制備和處理的表面，有可能得到較重復的數據，特別是高分子的表面。表面的制備和 處理的目的是要得到較光滑、干凈的理想表面，但具體的工藝因樣品而異，這里不作更多的 介紹。這里主要介紹一些常用的接觸角測定方法，它們都是針對氣—液—固體系的接觸角而 設計的。但其中有些方法，只需略加修改，亦適用于液—液—固體系接觸角的測定。測定接 觸角有多種方法，可根據直接測定物理量分為四類：⑴ 靜滴法（角度測量法）、⑵ 高度、 長度測量法⑶ 力測法⑷ 透過測量法。前三種適用于連續的平滑固體表面，后一種方法可用 于粉末固體表面接觸角的測定。

1.1 量角法 液滴角度測量法是測量接觸角的最常用的方法之一，

該方法是將 固體表面上的液滴，或將浸入液體中的固體表面上形成的氣泡投影到屏幕上，然后直接測量 切線與相界面的夾角，直接測量接觸角的大小。

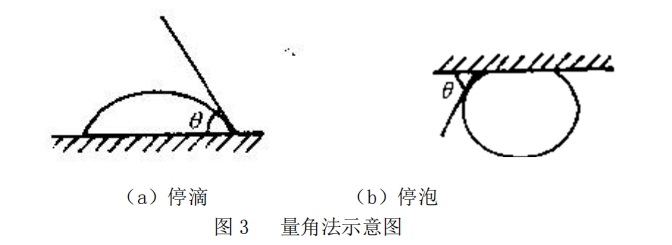

 量角法示意圖 如果液體蒸氣在固體表面發生吸附，影響固體的表面自由能，則應把樣品放入帶有觀察 窗的密封箱中，待體系達平衡后再進行測定。此法的優點是：樣品用量少，儀器簡單，測量 方便。準確度一般在土 1 o左右。

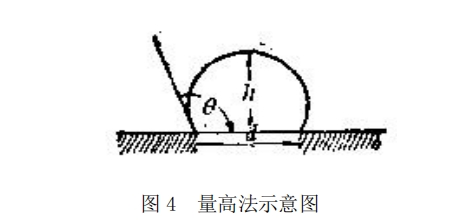

1.2. 量高法 如果液滴很小，重力作用引起液滴的變形可以忽略不計，這時的躺滴可認為是球形的一 部分，如圖 4 所示。接觸角可通過高度的測量按下式計算： tan ? 2 ? 2 d h （8） 式中 h 是液滴高度，d 是滴底的直徑。若液滴體積小于 10 -4mL，此方法可用。若接觸角 小于 90 o，則液滴稍大亦可應用。

 液滴在纖維上的接觸角也可用量角法測量，把纖維水平拉直．置于樣品槽內，然后投影 到電腦屏幕，直接測定液滴與纖維表面的夾角。如果液滴很小，接觸角也可用量高法測量， 通過式（8）來計算。 實際固體表面幾乎都是非理想的，或大或小總是會出現接觸角滯后現象．因此，需同時 測定前進角和后退角。對于躺滴法，可用增減液滴體積的辦法來測定。增加液滴體積時測出 的是前進角，

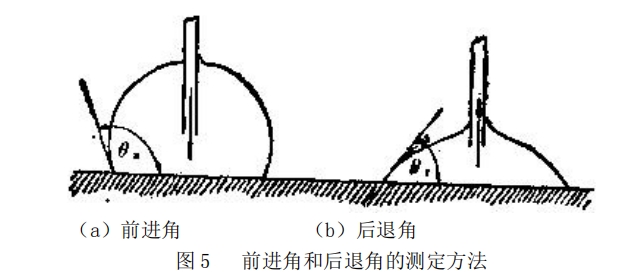

；減少液滴體積時為后退角，如圖 5(b)所示。 （a）前進角 （b）后退角 圖 5 前進角和后退角的測定方法 為了避免增減液滴體積時可能引起液滴振動和變形，在測定時可將改變液滴體積的毛細 管尖端插入液滴中，尖端插入液滴不影響接觸角的數值。

1.3 儀器測量方法

1.3.1 接觸角多元化分析方式：全自動擬合法，半自動擬合法，手動水平測量，手動 斜面測量，

1.3.2 多元化軟件計算方法：圓環擬合法(40 度以下)；橢圓擬合法(40-120 度)； Young-Lapalacer 擬合法(120 度以上).

1.3.3 精準的表面自由能計算：Fowks 法，OWRK 法，ZismanPlot 法，EOS 法（軟件中 預裝部分液體數據庫，可擴展）.

1.3.5 一鍵式軟件測量操作： 【按空格鍵】--打開攝像頭； 【按 1 鍵】--精準的控制 滴液；【按 2 鍵】--高精度的進行全自動測量.

1.3.6 不規則產品測試拓展：凹凸面測試，曲面測試，滾動角測試,前進角后退角測 試，高溫接觸角測試.

1.3.7 高速拍照方式：單張/連續/錄像；錄像任意電影單張導出；錄像視頻可自動快速 測量.

1.3.8 細致化數據庫管理：導出 Excel 表格數據 word 圖片數據；圖片文字顯而易見.
