為什么要測輪廓度，首先要弄清楚什么是輪廓度？輪廓度是用于描述曲面尺寸準確度的主要指標，它是指被測實際輪廓相對于理想輪廓的變動情況。可以帶基準或不帶基準，是被測實際輪廓相對于理想輪廓的變動情況。

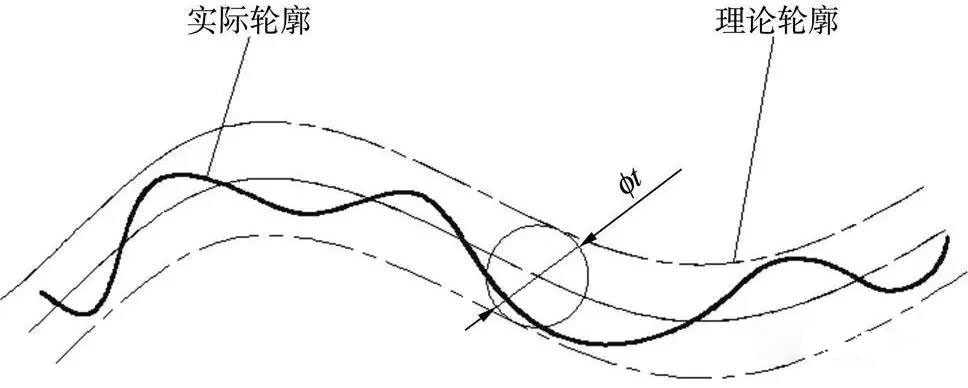

    這一概念用于描述曲面或曲線形狀的準確度。所以輪廓度又分為線輪廓度和面輪廓度，我們著重講線輪廓度。線輪廓度的公差帶是包絡一系列直徑為公差值t的圓的兩包絡線之間的區域。諸圓的圓心位于具有理論正確幾何形狀的線上。

    說白了輪廓度和尺寸距離是一樣的。是用來評判機械加工出來的工件與圖紙上畫區別有多大，是否合格。

    點線圓弧這些規則的線條是可以直接量測它們的誤差，但曲線不行，因?yàn)樗鼈兊淖兓啵瑹o(wú)法用一個標志性的元素去代表它，所以只能把它分化成多個圓和弧，再用這些圓和弧的數據通過一個軟件整個生成一個文檔。再把實際樣品的測試數據生成同樣的文檔與標準圖紙的文檔進行對比，得出某個位置的一個最大誤差值，這個值就是這個不規則曲線的輪廓度。

    這里有一個允許尺寸誤差叫做：公差。做出來的工件尺寸在公差范圍以內判定為合格的，超出公差則為NG。

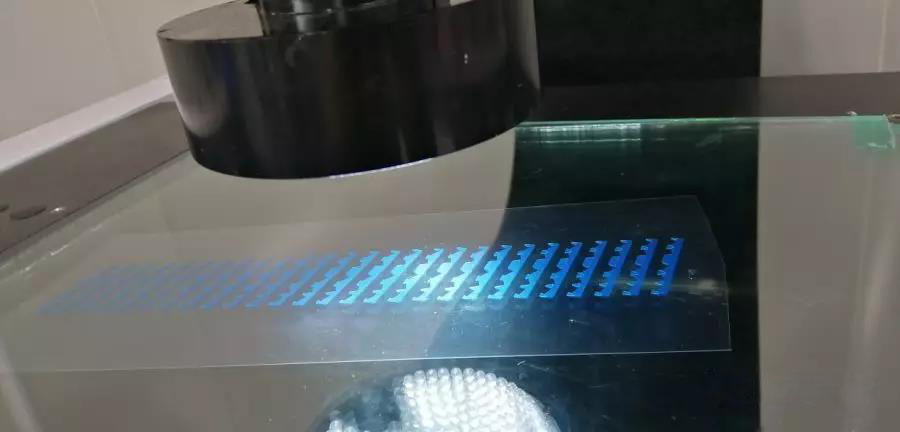

    舉個例子在模切件有個需要測輪廓度的地方：背膠。背膠的重要性不用多說，當背膠的形狀是不規則的時候就需要測量它們的輪廓度。

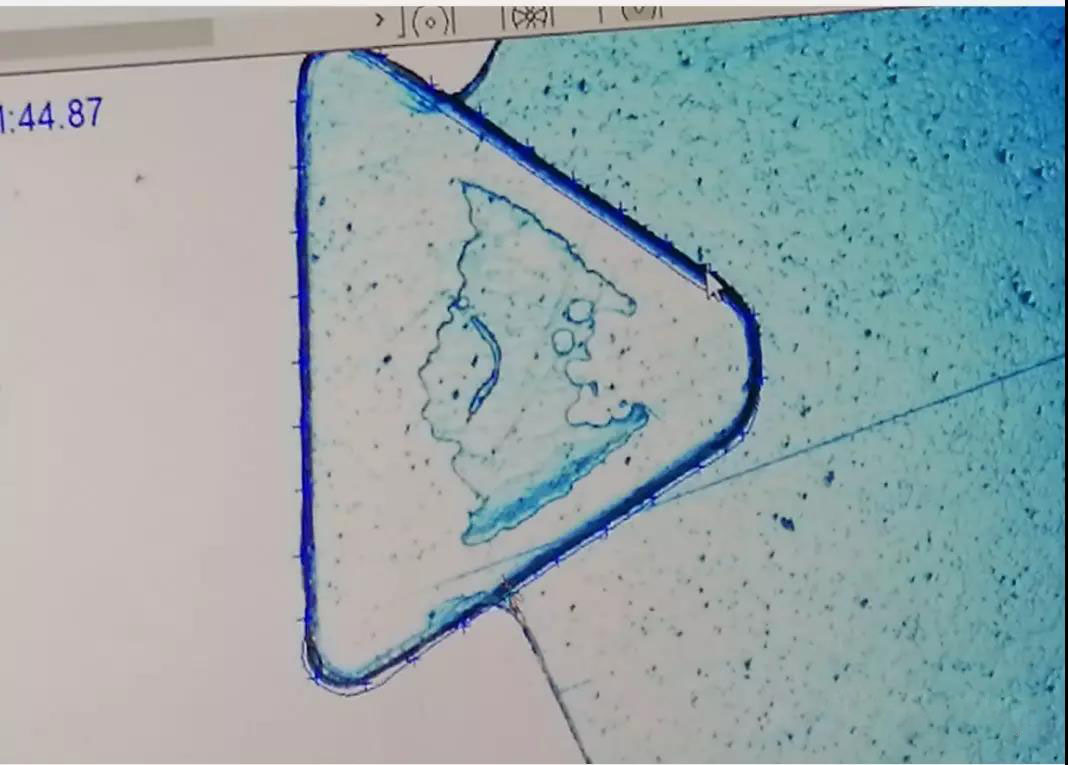

    好比這個類似三角形的地方。它的形狀，它相對整個樣品的位置，它的尺寸大小，是否合格？這就需要測量它的輪廓度。

    那輪廓度怎么測？一般情況下這種平面尺寸的線輪廓可以利用自動影像測量?jī)x來完成。

    影像測量?jī)x輪廓度測量原理：將樣品對應的CAD圖紙按尺寸1:1設定，刪除多余尺寸及標注，只留所需輪廓度測量的地方及樣品基準坐標原點和X軸，另存為影像測量?jī)x可編輯的對應格式（例如.DXF）。通過影像測量?jī)x軟件打開，確定基準，以影像測量?jī)x軟件獨有的方式輸出一個需測輪廓度樣品的位置度及尺寸數據文檔，接下來測量實物，以相同點和線確定基準，添加需測輪廓度樣品的位置度及尺寸數據文檔，進行實物掃描，掃描完成后直接進行輪廓度評判。導出測試數據。（該測量過程可另存程序文檔，方便以后自動測量出結果。）
